教你如何正確放線

裝修單位進場后，項目部根據與土建單位移交的軸線、控制線以及標高線，結合各層建筑總平面圖以及施工現場的實際情況以及不同的施工時間節點，分五個步驟進行測量、放線叫做五步放線法。根據五步放線界定的尺寸進行施工的方法又叫做五步放線施工法。

五步放線的目的是什么?

1、是根據施工平面總平面圖核對與施工現場理論尺寸與現場實際尺寸是否相吻合;

2、通過對圖紙與現場的核定，確認是否存在施工障礙，并記錄在總平面圖上。以便深化圖紙，為后續工作打好基礎;

3、根據實際數據調整平面圖后，進一步調整和確認軸線、控制線以及標高線。

↓圖文解讀五步放線的具體步驟↓

步放線

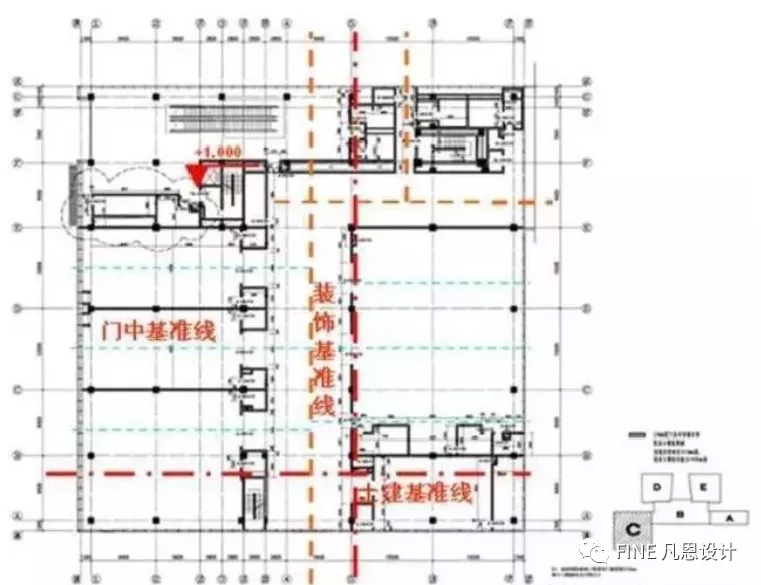

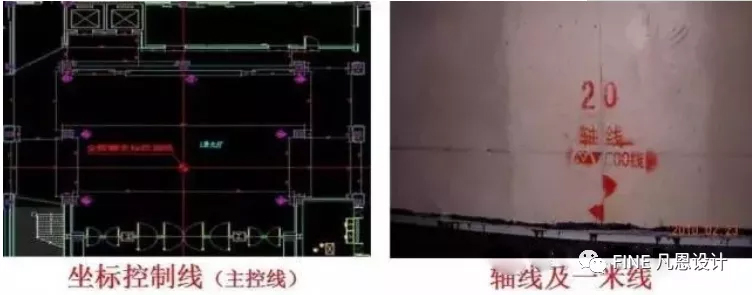

1、根據總平面圖在各施工空間放出三根基準控制線(軸線、控制線以及標高線);

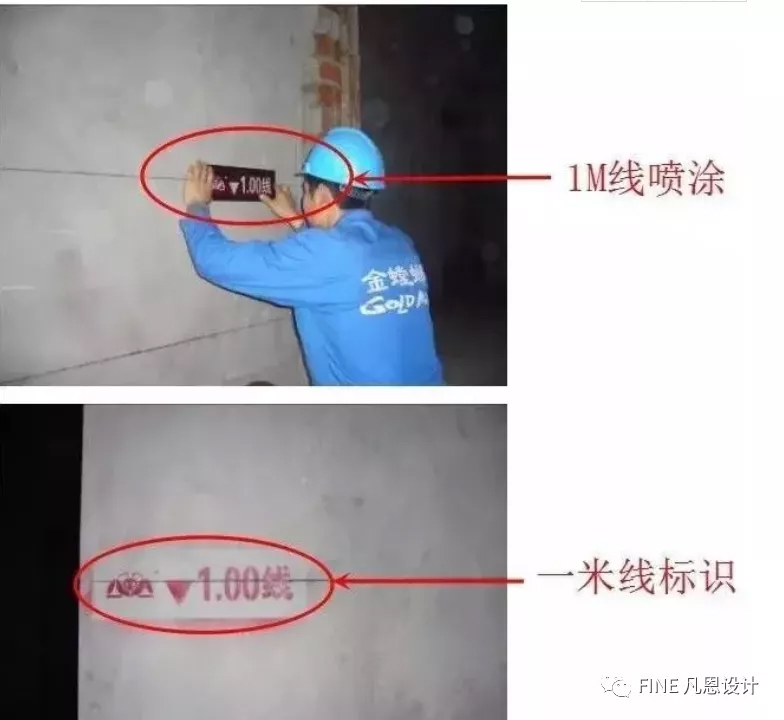

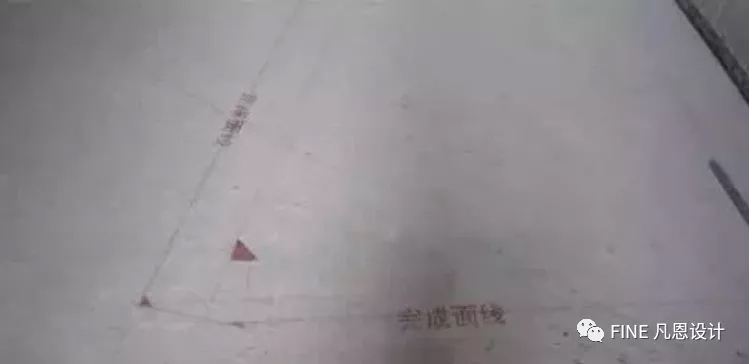

2、在地面、頂面以中軸線為基點，向擬完成工作面延伸一米，平行放制完成面控制線;

3、根據圖紙標注尺寸，以完成面控制線為基準放制各墻面完成線;

4、根據圖紙標注尺寸，以1米水平線為基準放制頂面完成線;

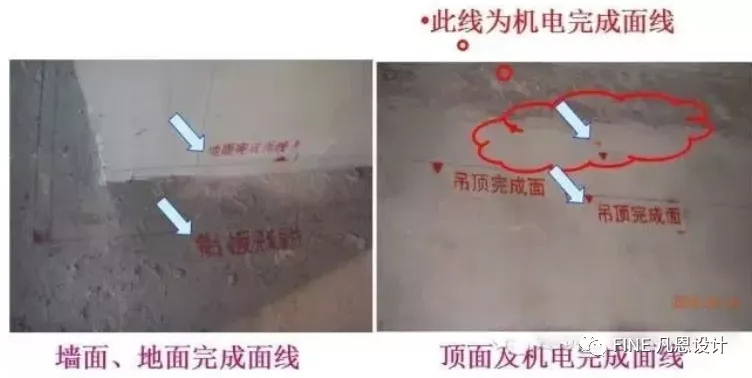

5、以頂面完成線為基準，向上延伸250mm放制機電控制標高線;

6、根據圖紙標注尺寸，以1米水平線為基準，放制地面±0.00水平線，可根據工作面采用多種放線方式:流水放線法和分組放線法。

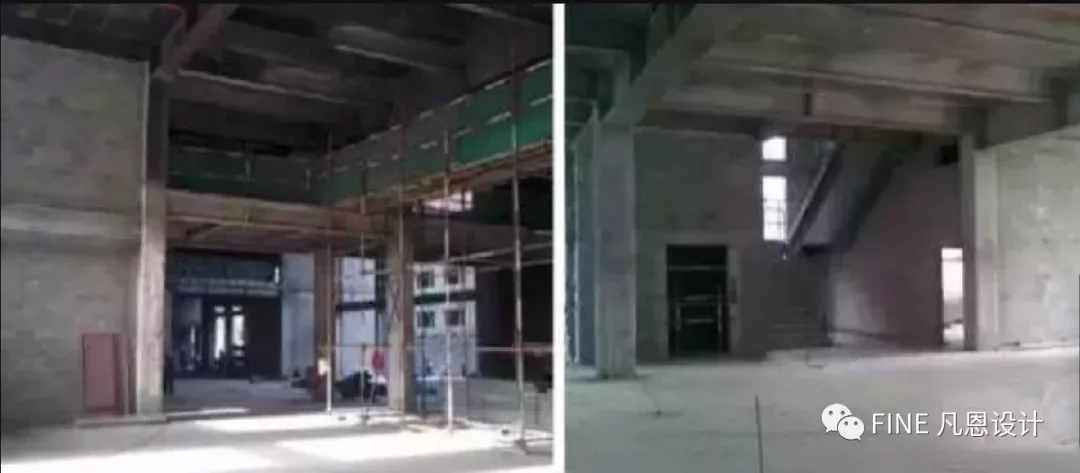

說明:此階段是放線更佳時期，這時空調、給排水、暖通、強弱電單位均未進場施工，土建二次結構又進入尾聲，工地障礙物少，有利于經緯儀器、水準儀放線施工(減少以施工單位進場后材料堆放影響放線增加協調難度)。

此階段是主控線、標高線移交、搶放主控線、水平線、軸線或一米的控制線。

復核主控制線

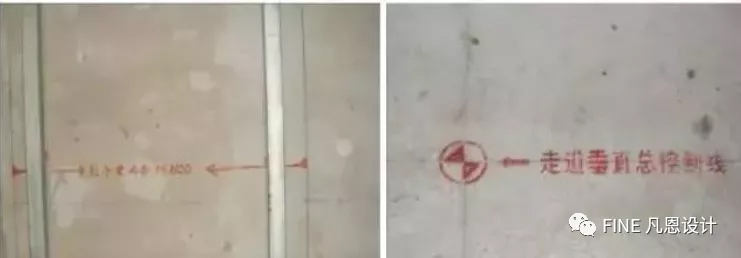

1、根據土建圖紙平移出來的主控線，現場確定主控線。

2、以主控線復核總包軸線(檢查總包軸線是否與理論軸線有誤 差)，如有誤差，測出誤差數據標在平面圖紙上，然后以理論軸距尺寸減一米，彈墻面控制線。

第二步放線

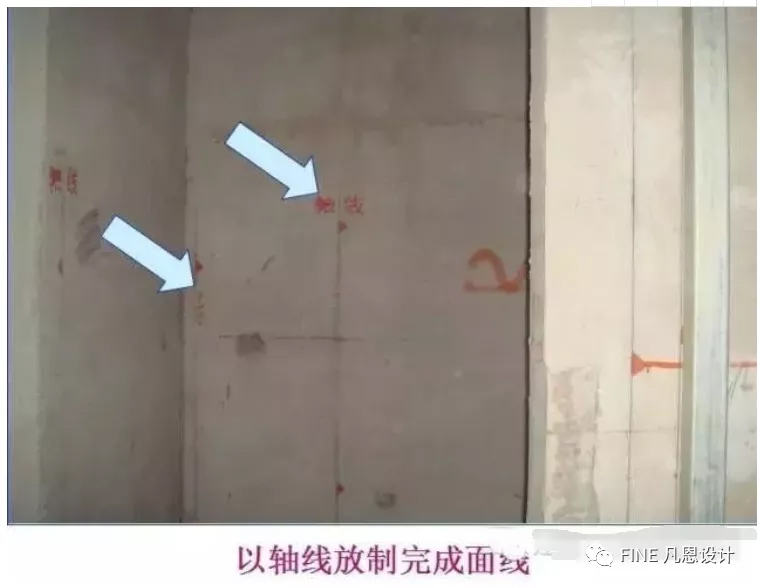

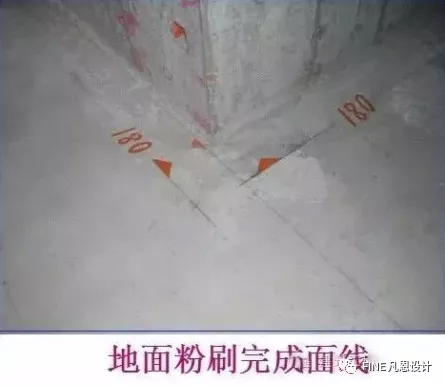

1、根據圖紙，以軸向控制線為基準，放制各區域廚、衛墻面四周瓦工粉刷完成面線;

2、根據圖紙，以軸向控制線為基準，放制各區域油工粉刷完成面線;

3、根據圖紙，以軸向控制線為基準，放制各區域木硬包、軟包完成面線;

4、根據圖紙，以軸向控制線為基準，放制各區域木飾面完成面線。

根據軸向控制線，測量土建墻面粉刷完成面平整度、方正度是否滿足施工要求。

如有誤差，首先應對不平整墻面進行處理。墻面個別高出整體的部分，如面積不大于0.5㎡，建議剔除。避免過厚粉刷層形成空鼓。

第三步放線

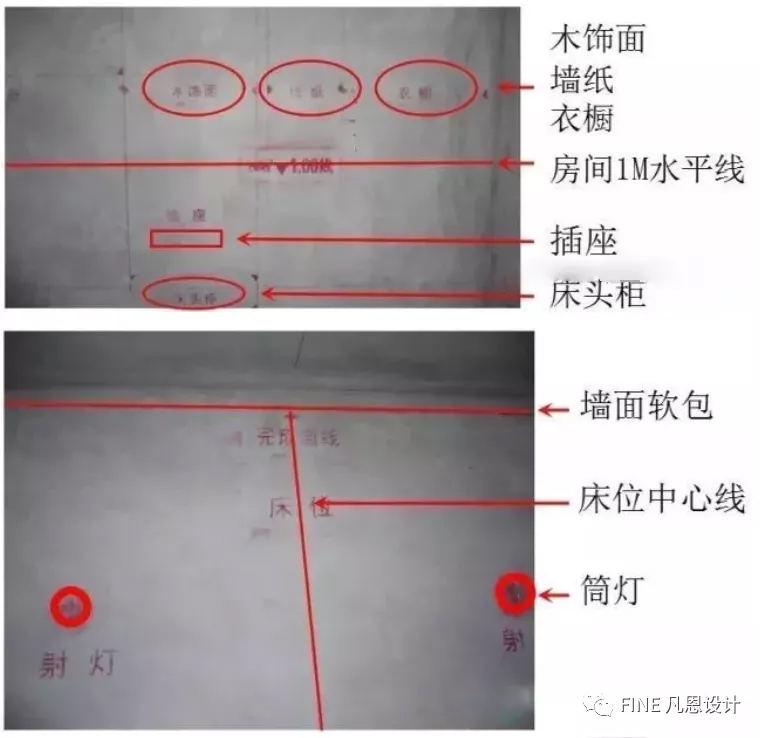

(1)根據圖紙要求，以已放制的控制線為基準，放制家具、潔具等造型線。

(2)根據圖紙要求，以已放制的控制線為基準，放制空調、送回風口、檢修口、噴淋頭、煙感、廣播、投影儀及投影幕、燈具孔等定位線，并在墻面放制插座、開關等定位線。對暫時無法確定的造型，應留活口。以不影響大面積施工為控制原則。

第四步放線

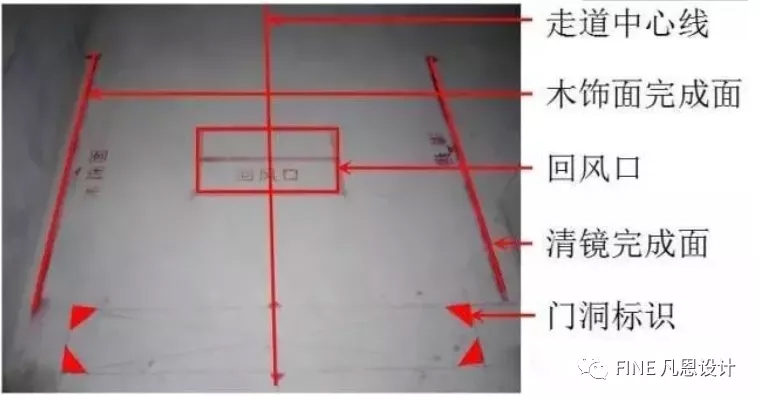

根據圖紙標注尺寸及使用要求，以通道中間控制線為基準線，調整門套內、外側墻面完成面尺寸，并放線定位。

此種放線方法稱為平行放線法，也稱為走道施工法或門套成品化放線施工法。

各種控制線

技術交底

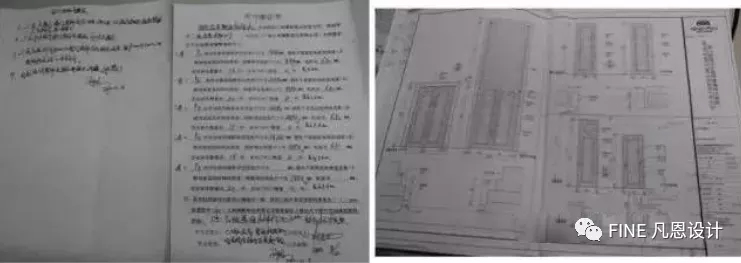

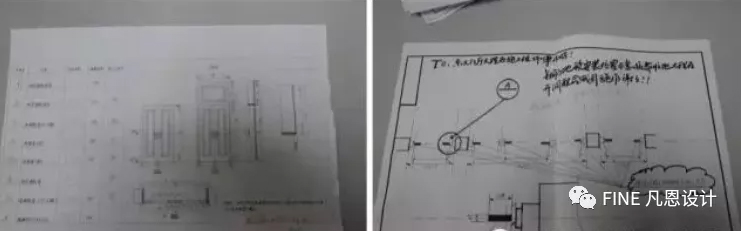

向家具廠提交的深化圖紙,其中確定了門套、石材、木飾面、軟硬包的圖紙尺寸。交接雙方要在圖紙上簽字確認。

第五步放線

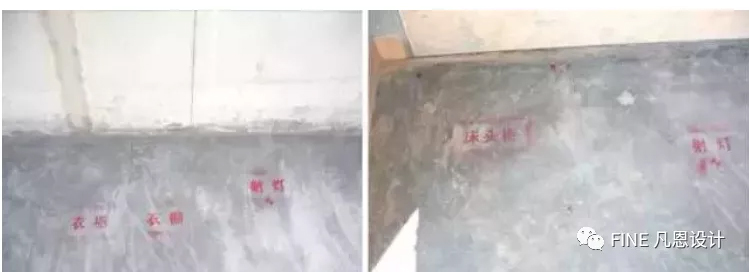

在生產過程中，一些原有的定位線會被施工作業遮蓋。此時施工單位應根據原有尺寸在相同位置重新放線。因此被稱為第五步放線。又稱為二次放線。

被地面找平覆蓋后，重新放制的家具、燈具控制線

五步放線施工法的四大核心

1、細心研讀圖紙;

2、認真勘察現場;

3、放線修正誤差;

4、放線定位，確定尺度，確定收頭方案。

五步放線前期準備工作的三個重點：

一、基礎準備

1、儀器:經緯儀、水平儀、紅外線、垂直水平儀、100m測量皮尺、7.5m鋼卷尺、200m紅外線測距儀、三凌鏡等。

2、工具:墨斗、鉤魚絲線(紅色、藍色) 。

3、材料:大錘、小錘、鐵楸、木工板、150*150*3鐵板、30*30*3角鐵、 ?8*40膨脹螺栓、劃瓷磚的金剛鉆刀頭，沖擊鉆、電焊機、切割機等。

4、人員:施工員、現場總帶班、瓦油木帶班、放線員、彈線工2人、掃地清理人員2人(此放線5人為一組，根據工作量的大小可增加2-6組人員)。

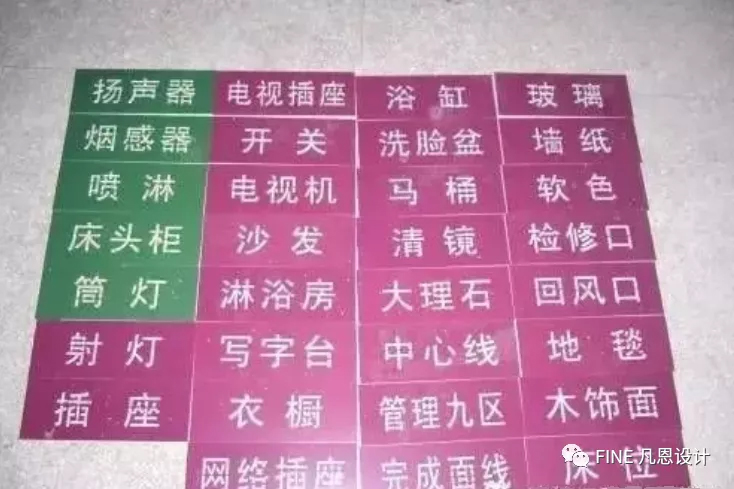

預先刻制噴繪面板

二、儀器準備

紅外線和水準儀

紅外線:是用來復合水準儀抄平是否誤差。如沒有用木抖彈1m水平線，紅外線遠距離線粗以中為準。

水準儀:找平層1m水平線，夾在中間以減少誤差。

三、圖紙資料準備

1) 閱讀核對并審核所有的建筑施工圖紙，應盡早發現并防止建筑圖紙與施工現場出現互相矛盾，尺寸差錯的問題。(因為所有的水電、暖通、消防圖紙，幾乎都是按照建筑總平面和建筑立面設計的。有時會出現同一空間各種設備、設施或檢修位置相互矛盾的問題。如果項目部沒有提前并準確地深化圖紙，施工過程中必然會產生問題，到時候再去協調會產生很大的時間、成本消耗。)

閱讀圖紙時應注意，總平面圖方格網中軸線的位置。還應注意看清、看懂圖紙的總說明，以了解該建筑物的施工要求以及相關要求。要特別注意首層±0.00的標高值。

2) 其次看建筑施工圖的總平面，建筑立面，建筑剖面圖。但詳圖可以暫時不看。待窗臺和窗簾盒深化圖紙時看。這些圖紙往往是搞裝飾的人員認為對我們裝修沒有用而忽略不看的。再看結構施工圖，主要是基礎圖，主體結構平面、剖面圖等。更好能詳細閱讀一下水、電、暖通安裝施工圖。看清出入口與土建和裝飾的關系。看圖時要注意建筑與結構相對照、土建與設備安裝相對照。這些是項目部組織容易忽略的問題。提前把平面圖、建筑剖面圖、機電安裝圖)看清楚、想明白，做到心中有數，才算閱圖準備工作完畢。

3) 應事先將施工測量放線的數據資料準備好。更好先在電腦里模擬放線定位，進行圖紙推演。然后將已制定的測量放線數據與土建圖紙反復比較核對。尤其要注意±0.00標高、主控線和軸線。應提前根據圖紙和現場實際制定施工放線的程序及施工計劃。準確地把擬施工空間墻、頂、地、門窗和水電設備的控制尺寸，按計劃在墻面、地面和頂面上放制控制線并據此施工，就稱為五步放線法。

五步放線法的核心是要做到全體人員通過提前讀圖，現場測量，反復核對，制定計劃的手段，達到對施工作業內容心中有數的目的。
